产品概述
STHD-8511是一款专业的高集成高清编码器,包括编码,多路复用。 它支持4/8/12/16/20/24 HDMI输入,1000M IP输出(MPTS和SPTS输出)。 总而言之,其高集成度和高性价比设计使该器件广泛用于各种数字分配系统,例如有线电视数字前端,数字电视广播等。
主要特征
1.支持LCD /键盘操作和网络管理(SNMP)4/8/12/16/20/24 HDMI输入,MPEG-4 AVC / H.264视频编码
2.带4/8/12/16/20/24路 SPTS和1个MPTS输出,通过UDP和RTP协议的IP输出
3.2 ASI输入
4.2 ASI独立输出(可选)作为1MPTS的副本
5.支持“空PKT过滤”功能
6.支持PID重映射/ PCR精确调整
7.LCD,按键功能
8.通过网络管理进行控制,并通过网络轻松更新

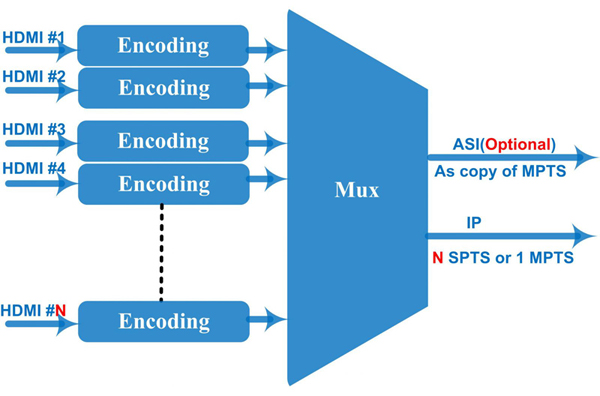

原理图
技术指标
输入 | 4/8/12/16/20/24路HDMI输入 | |
2 ASI | ||
输出 | 2 ASI | |
IP输出:4/8/12/16/20/24路SPTS和4个MPTS输出,通过UDP和RTP协议的IP输出 | ||
视频 | 编码 | MPEG-4 AVC/H.264 |
分辨率 | 输入:1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i, | |
输出:1920×1080_30P,1920×1080_25P,1280×720_30P,1280×720_25P,720x576_25P,720x480_30P | ||
码率 | 1Mbps~13Mbps(每通道) | |
码率模式 | CBR | |
音频 | 编码 | MPEG1 Layer2 |
采样率 | 44.1KHz,48Khz | |
码率 | 64kbps,128Kbps,192kbps,224kbps,256kbps,320kbps,384kbps | |
分辨率 | 24-bit | |
音频增益 | 0-255 (可调) | |
复用 | 最大PID重映射 | 180 pids |
功能 | PID重新映射(自动或手动) | |
精确PCR调节 | ||
系统功能 | 网络管理(WEB) | |
中文/英语操作界面 | ||
以太网软件升级 | ||
通用参数 | 尺寸(长x宽x高) | 505mm×550mm×140mm |
重量 | 6kg | |
温度 | 0~45℃(工作);-20~80℃(存储) | |
电源 | AC100~240V,50/60Hz |
