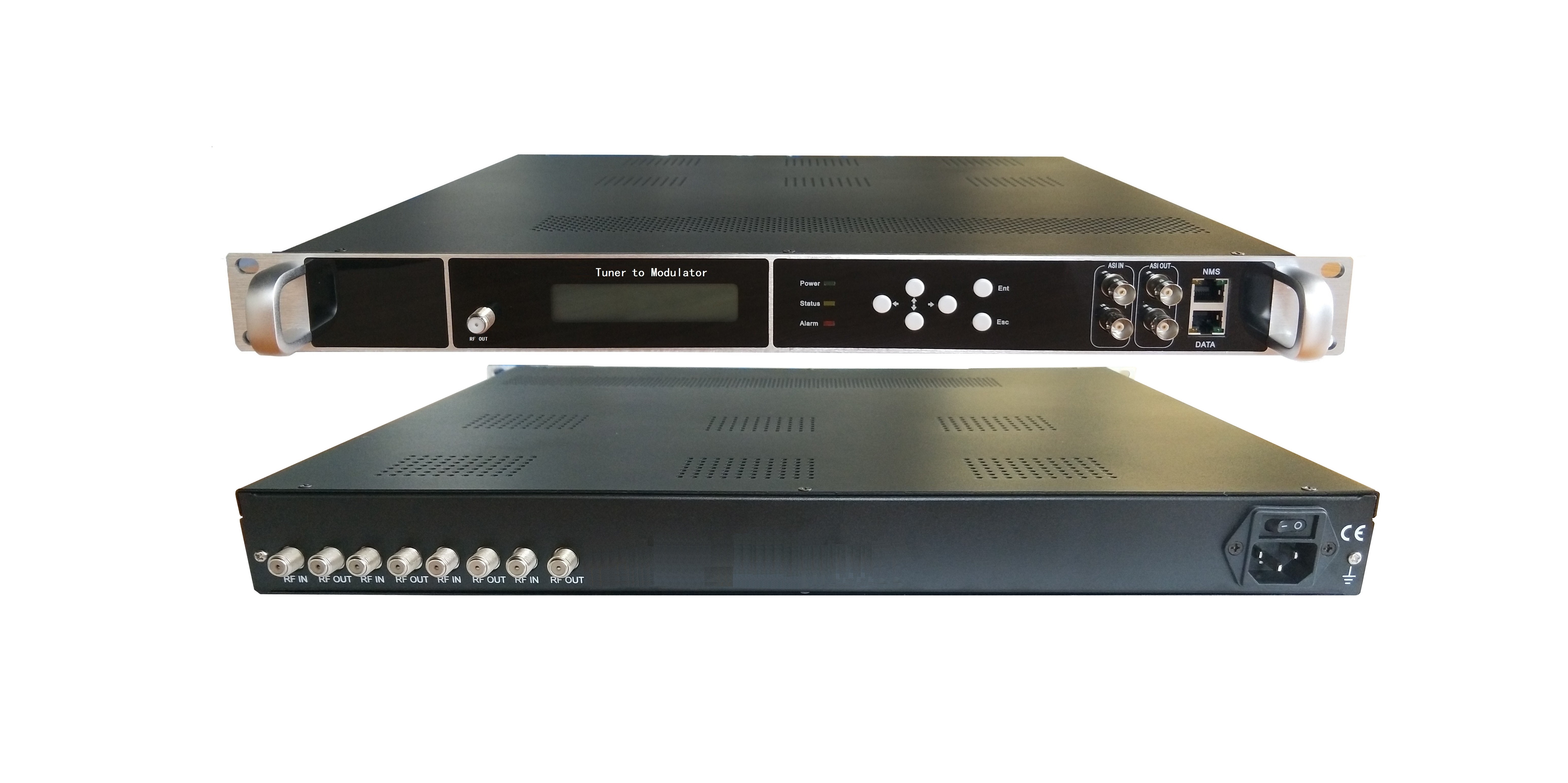

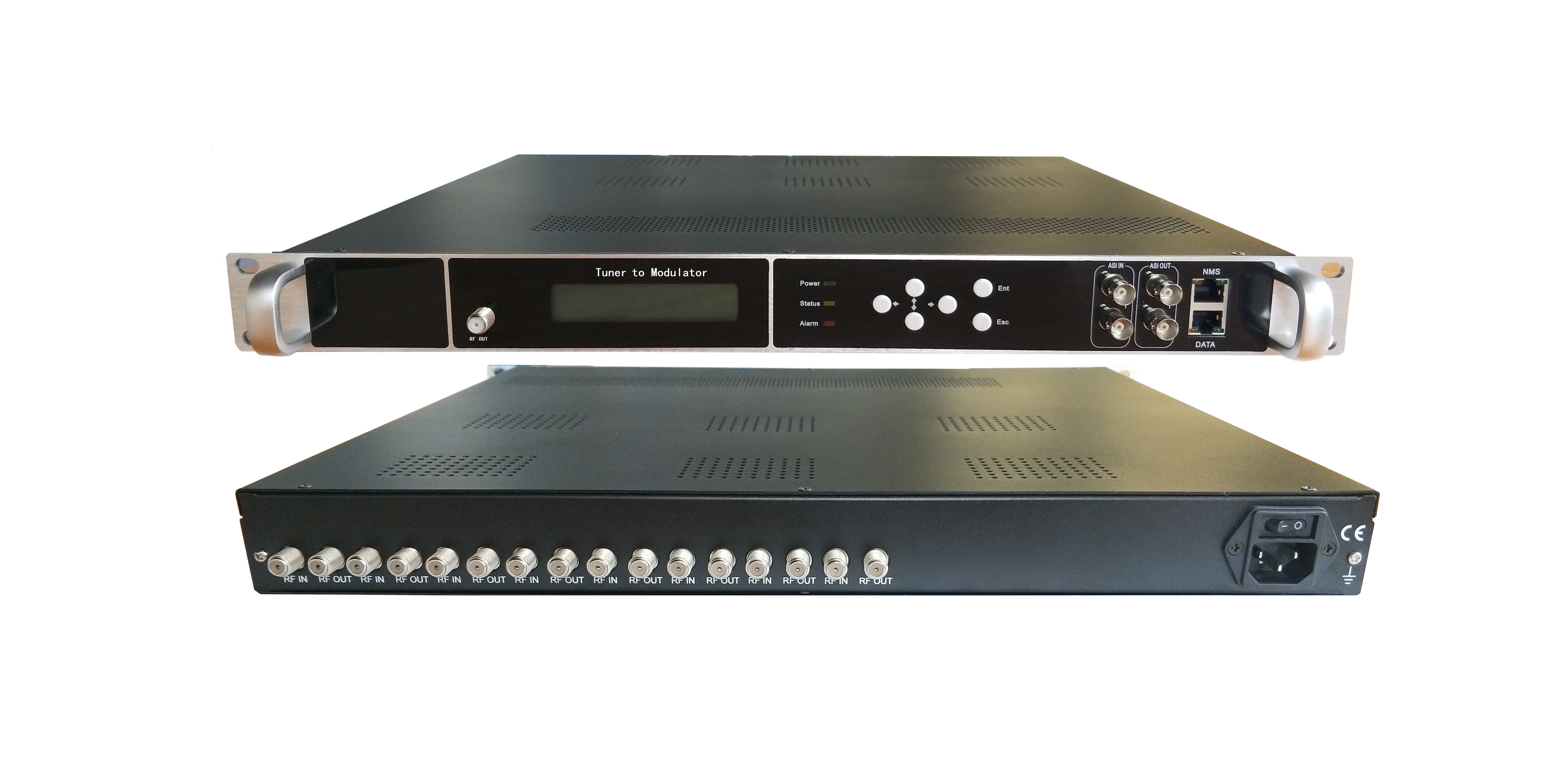

4/8路转调制器
4/8路转调制器 4/8路转调制器

4/8路转调制器

产品编号 : STMQ-800
产品介绍

产品概述

4/8路转调制器是一款专业的高集成转调制器,包括调谐器解调,多路复用和调制。它支持4/8tuner输入(支持不同类型的调谐器DVB-S2 / DVB-C / DVB-T / ATSC / DTMBT / ISDBT作为输入),1000M IP输入,4 RF(8RF )输出(ATSC,ISDBT,DVB-C / -T),5 MPTS输出和SPTS输出。总而言之,其高集成度和高性价比设计使该器件广泛用于各种数字分配系统,例如有线电视数字前端,数字电视广播等。


主要特点

1. 4/8路tuner输入(DVB-S2 / DVB-C / DVB-T / ATSC / ISDBT / DTMBT)

2.通过UDP和RTP协议(MPTS和SPTS)输出1000M IP

3.支持不同类型的调谐器(DVB-S2,DVB-C,DVB-T,ATSC,DTMBT,ISDBT等)输入,或混合使用(例如同时使用4dvb-t和4 ATSC输入)最多8个调谐器作为输入

4. 4 RF(8RF)输出(ATSC,ISDBT,DTMBT,DVB-C / -T)

5. 2个ASI输入

6. 2 ASI独立输出(可选)作为5MPTS的副本

7.支持“空PKT过滤器”功能

8.支持PID重新映射/ PCR精确调整

9. LCD,按键功能

10.通过网络管理进行控制,并通过网络轻松进行更新


技术指标

 输入 4/8 路tuner输入+2ASI输入+1000M IP 输入
 复用 输入通道

8 路tuner输入+2路ASI输入,4路Tuner+2路ASI+2路IP,

 8路Tuner+2路ASI+2路IP,4路Tuner+2路ASI+4路IP

 输出通道 4 RF输出
 PID重映射 180(每通道),手动或自动
 自动生成PSI/SI表
 加扰 同密CA数 4
 标准 ETSI 101 197、 ETSI 103 197
 连接类型 本地/远程连接
 调制 QAM通道 4
 标准 EN300 429、ITU-T J.83A/B/C
 符号率 5.0Msps~9.0Msps,1ksps步进
 星座 16QAM、32QAM、64QAM、128QAM、256QAM

 FEC RS(204, 188)
 IP输出 1000Mbps,RJ45  UDP协议,4路MPTS
 RF输出 接口类型 F头,75Ω阻抗
 频率范围 30~1000MHz,1kHz步进
 输出电平 -20dBm~0dBm(每个QAM载波), 0.1dB步进
 MER ≥40db
 ACLR -55dBC
 系统 支持液晶显示(LCD),按键操作,web网络管理
 中文/英文操作界面
 支持网络升级
 通用 尺寸(长x宽x高) 482mm×285mm×44mm
 重量 3.5kg
 温度范围 0~45℃(工作) ; -20~80℃(存储)
 电源需求 AC 100~240V,50/60Hz
 功耗 <25W
