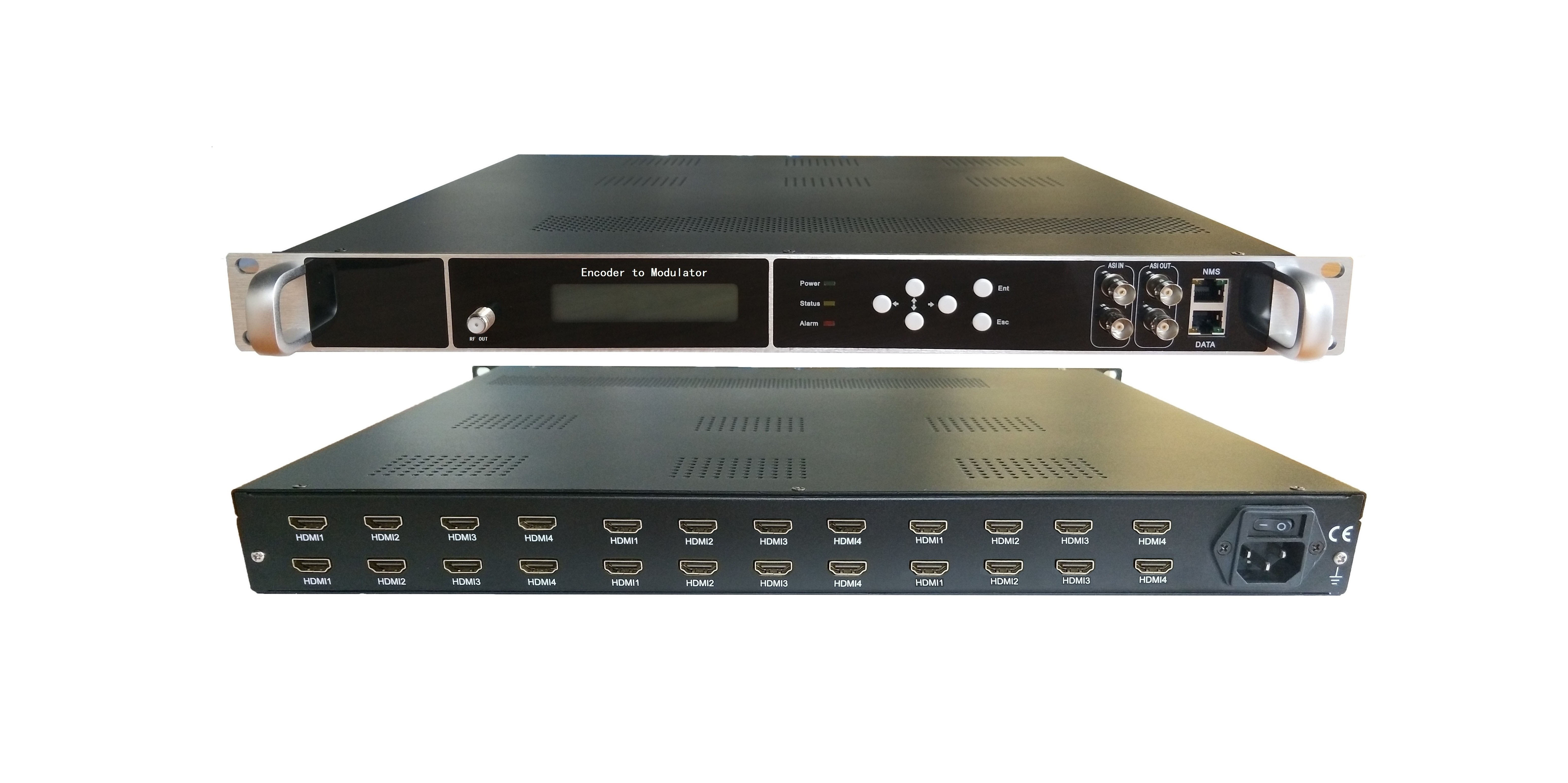

24路高清编调一体机
24路高清编调一体机

24路高清编调一体机

产品编号 : S6201-EM
产品介绍

产品概述

S6201-EM是一款专业的高集成编调一体机,包括编码,复用和调制,它支持4HDMI输入,1000M IP输出,4个RF输出(ATSC,ISDBT,DTMBT,DVB) -C / -T),5 MPTS输出和SPTS输出。 总而言之,其高集成度和高性价比设计使该器件广泛用于各种数字分配系统,例如有线电视数字前端,数字电视广播等。


主要特征

  • 4/8/12/16/2024路HDMI输入,MPEG-4 AVC / H.264视频编码

  • 通过UDP和RTP协议(MPTS和SPTS)输出1000M IP

  • 4路射频输出,(ATSC,ISDBT,DTMBT,DVB-C / -T)

  • 2个ASI输入

  • 2个ASI独立输出(可选),作为5MPTS的副本

  • 支持“空PKT过滤”功能

  • 支持PID重映射/ PCR精调整

  • PID通过

  • LCD,按键功能

  • 通过Web管理进行控制,并通过Web轻松更新


技术指标

输入

24 HDMI(4/8/12/16/20/24HDMI可选)

2 ASI

输出

4RF输入(DVB-C/DVB-T/ATSC/ISDBT/DMBT)

2 ASI

IP输出(SPTS和MPTS)通过UDP和RTP协议进行IP输出

视频

编码

MPEG-4 AVC/H.264

分辨率

输入:

1920×1080_60P,   1920×1080_60i,

1920×1080_50P, 1920×1080_50i,

1280×720_60P, 1280×720_50P,

720×576_50i,720×480_60i,

输出:

1920×1080_30P,1920×1080_25P,1280×720_30P,1280×720_25P,720x576_25P,720x480_30P

码率

1Mbps~13Mbps

速率控制

CBR

音频

编码

MPEG1 Layer2

采样率

44.1KHz and 48Khz

码率

64kbps ,128Kbps,192kbps,224kbps,256kbps,320kbps,384kbps

分辨率

24-bit

音频增益

0-255 可调

复用

最大PID重新映射

180 pids 输出

功能

PID重新映射(自动或手动)

精确的PCR调节

DVB-C

调制标准

 J.83A (DVB-C),   J.83B, J.83C

 MER

 ≥43dB

频率范围

 50~960MHz,   1KHz step 步进

输出电平

 -34~-10dBm     , 0.1dBm步进

符号率

5.0Msps~7.0Msps,1ksps   stepd


 J.83A

 J.83B

 J.83C

调制星座

 16/32/64/128/256QAM

 64/ 256 QAM

 64/ 256 QAM

 带宽

 8M

 6M

 6M

 DVB-T

 调制标准

 DVB-T COFDM

 带宽

 6M, 7M, 8M

 调制星座

 QPSK, 16QAM, 64QAM

 码率

 1/2, 2/3, 3/4, 5/6, 7/8.

 保护间隔

 1/32, 1/16, 1/8, 1/4

 传输模式

 2K

 MER

 ≥42dB

 RF 频率范围

 50~960MHz, 1KHz 步进

 RF 输出电平

 -34~ -10 dBm, 0.1db步进

 DMB-T

 调制

 GB20600-2006

 FFT

 1,3780,1+pilot

 MER

 ≥42dB

 FEC

 0.4,0.6,0.8

 帧模式

 420,595,945,420var,945var

 交织深度

 240,720

 RF 频率范围

 30~960MHz, 1KHz 步进

 RF 输出电平

 -30~ -10dBm (77~97dBµV), 0.1dBm 步进

 调制星座

 4QAM-NR,4QAM,16QAM, 32QAM,64QAM

 ATSC

 调制标准

 ATSC A/53

 MER

 ≥40dB

 RF 频率范围

 50~960MHz,   1KHz 步进

 RF输出电平

 -34~-10dBm   , 0.1dBm步进

 调制星座

 8VSB


 ISDB-T

 调制标准

 ARIB STD-B31

 带宽

 6M

 调制星座

 DQPSK,QPSK, 16QAM, 64QAM

 保护间隔

 1/32, 1/16, 1/8,   1/4

 传输模式

 2K

 MER

 ≥40dB

 RF 频率范围

 50~960MHz, 1KHz 步进

 RF 输出电平

 -34~-10dBm , 0.1dBm步进

 通用参数

 系统

 LCD液晶显示/按键操作,网络管理(WEB)

 英语操作界面

 支持网络升级

 通用

 尺寸(长x宽x高)

515mm×550mm×140mm

 重量

6kg

 温度

0~45℃(工作),  -20~80℃(储存)

 电源

AC100~240V,50/60Hz

 功耗

25W
